孔用回轉方形圈GNS
0.1 特點
由一個填充聚四氟乙烯耐磨環和一個O形橡膠密封圈組成，O形圈提供徑向預緊力，可對耐磨環的磨損起補償作用。具有雙向密封效果，可以單向或者雙向承受壓力。適用于高壓、低速回轉的軸、桿、軸承、旋轉接頭、轉座等的孔密封?？讖叫∮讦?0的規格，應采用分體式溝槽。
0.2 材料
耐磨環為填充聚四氟乙烯PTFE；
O形圈為丁腈橡膠NBR，或氟橡膠FKM。
0.3 性能
可用于內部或外部密封；
磨損小；
高的腐蝕抵抗性和尺寸穩定性；
簡單的溝槽設計，小的溝槽尺寸；
潤滑油儲存性；
摩擦阻力小，啟動迅速，無爬行現象，確保運動的平穩性；
尺寸系列廣。
0.4 工況條件 ( 以下極限數值不可同時出現 )
壓力：≤30MPa
速度：≤1m/s（取決于橡膠的材質）
溫度：-30℃ ~ +200℃(取決于橡膠材料)
介質：礦物基液壓油

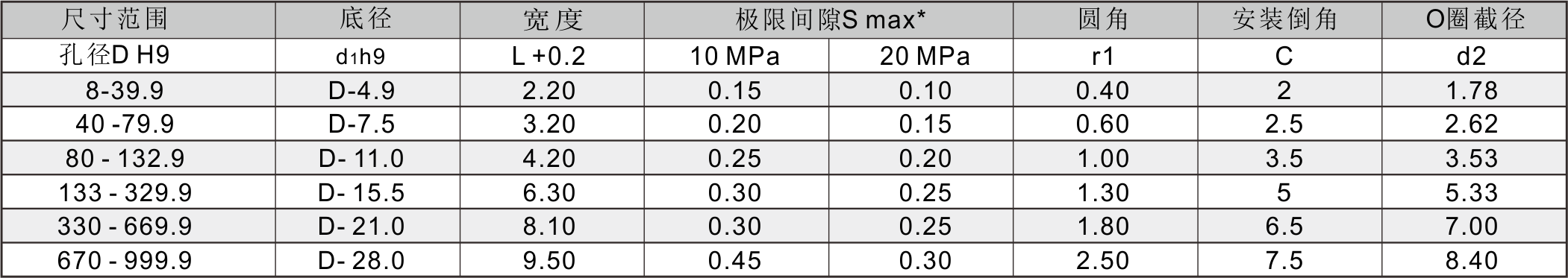

05.尺寸系列

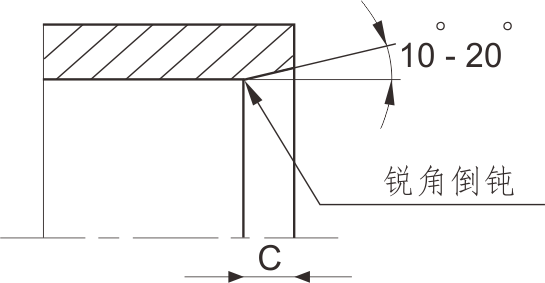

06.安裝倒角(尺寸見上表)
06.安裝倒角(尺寸見上表)
08.安裝尺寸
